中圖分類號：TQ172.44　文獻標識碼：B　文章編號：1002-9877（2020）01-0024-03　DOI：10.13739/j.cnki.cn12-1899/tq.2020.01.005

0　引言

       氟石膏是化工企業(yè)在生產(chǎn)氟化物后所剩下的固體殘渣，反應(yīng)的原理為烘干過的螢石粉與高濃度（98%以上）硫酸反應(yīng)，提取螢石中的氟，生成的氟化氫（劇毒）通過高負壓吸取，吸取的氟化氫再與氫氧化鋁反應(yīng)（通過流化床）得到成品氟化鋁。螢石粉與硫酸反應(yīng)剩余的殘渣即為副產(chǎn)品氟石膏。氟石膏長期堆積不僅占用大量土地資源，而且嚴重影響到整個環(huán)境及地下水源。水泥企業(yè)生產(chǎn)水泥時所使用的緩凝劑為天然石膏或是發(fā)電廠出來的脫硫石膏，由于目前國家對整個生態(tài)環(huán)境保護越來越重視，火力發(fā)電廠逐步退出，加上節(jié)能限產(chǎn)等原因，這兩種石膏的資源越來越緊張，使得氟石膏也開始被水泥企業(yè)用于替代天然石膏或一部分脫硫石膏。但由于氟石膏含有磷、pH值低（酸性），有的甚至混有污泥等雜質(zhì)，使用后嚴重延遲了水泥凝結(jié)，影響了水泥的性能，故在使用時也受到了一定的限制。本文主要分析不同磷含量、pH值、雜質(zhì)多少的氟石膏以及與脫硫石膏的混摻對水泥性能的影響，并就氟石膏使用提出一些建議。

1　氟石膏作緩凝劑對水泥性能的影響氟石膏為無水硫酸鈣，其化學成分見表1

      從表2可以看出，摻不同pH值氟石膏的小磨樣均比摻脫硫石膏的小磨樣所發(fā)揮的強度要高，在實際生產(chǎn)中也有同樣表現(xiàn)；摻氟石膏的水泥凝結(jié)時間比摻脫硫石膏的有所縮短；但是與外加劑（同一品種）的相容性變化比較大，尤其表現(xiàn)在半小時后的凈漿流動度損失，pH值越低（酸性越大），損失越大。另外，氟石膏必須進行陳化，因為新鮮的料酸性大，pH值低，經(jīng)過一段時間的陳化，可以把這些酸性氣體散發(fā)掉，提高pH值，可改善水泥性能?！　?br /> 　　氟石膏中的磷主要由螢石帶入，由于螢石的礦點不同，或者說同一礦點因斷面不同，都會導致螢石中的磷含量發(fā)生變化，直接導致氟石膏中的磷含量發(fā)生變化。磷含量的高低對水泥的凝結(jié)時間影響較大，試驗結(jié)果見表3。

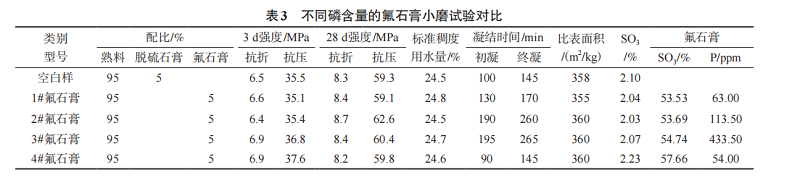

1.2　不同磷含量的氟石膏使用對比

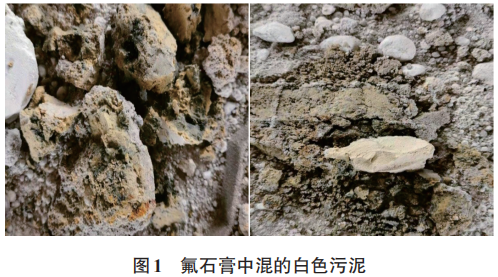

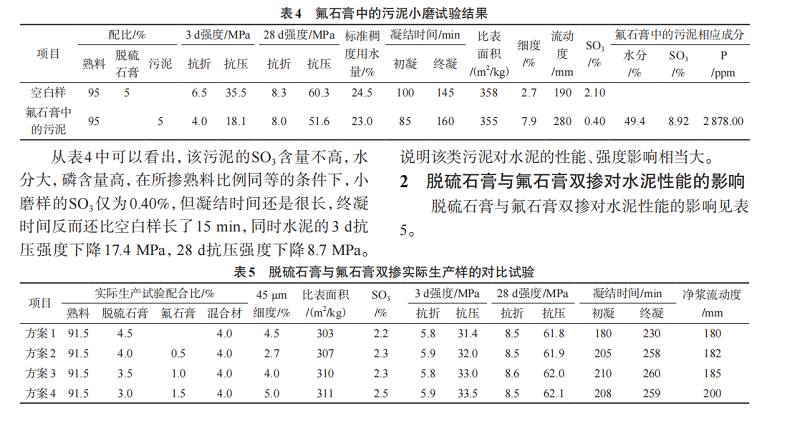

　　從表3可見，氟石膏對水泥強度沒有不利影響，需水量與摻脫硫石膏對比也幾乎無變化。水泥的凝結(jié)時間變化較大：磷含量在60 ppm以下時，水泥初凝時間反而比摻脫硫石膏短，終凝時間無變化；當磷含量為63 ppm時，初凝、終凝時間都比摻脫硫石膏有所延長，但還能接受。但當磷含量達時，凝結(jié)時間延長比較長，初凝延長90 min，終凝延長115 min，磷含量在433.5 ppm時，凝結(jié)時間延長與時相差不大，說明氟石膏中的磷含量對凝結(jié)時間影響有個極限值?！?br /> 　　這些污泥產(chǎn)生的根源是氫氟酸廠家生產(chǎn)時石灰與氟化鈣反應(yīng)后所留下的沉淀物，這些污泥沒有去處，廠家又不能隨便外排，所以個別廠家會偷偷地摻入到氟石膏中。這類污泥的試驗結(jié)果見表4。
